QSPC三相不平衡自動調節裝置Hefei Qijiu Power
QSPC三相不平衡自動調節裝置具備綜合電能質量治理能力，SPC以補償三相不平衡為主，剩余容量補償無功、補償13次以內低次諧波，在額定容量之內補償能力可達100%,對階躍變化的負載完全補償時間小于10ms。SPC可多臺同時并聯運行，整機效率大于97.5%,完全適用于工業、民用領域各種情況，是電力系統配網電能質量治理的****解決方案。
功能特點
◊模塊化設計，方便更換；
◊可校正三相電流不平衡到完全平衡；無功補償可使功率因數達到1；可補償13次以內低次諧波; 補償三相不平衡、濾波、補償無功可單選或多選，并可設置功能的優先次序；
◊采用滑動窗迭代DFT檢測算法，計算速度快，瞬時響應時間小于0. 1ms,裝置補償全響應時間小 T10ms；
◊在現場的CT接線位置可任選負載側或電網側采樣；
◊采用可靠的限流控制環節，當系統中的待補償電流大于三相不平衡治理裝置容量時，裝置能夠 自動限流在100%容量輸岀，維持正常工作，不會岀現過載燒毀等故障；
◊主電路采用三橋臂的三電平結構，輸岀波形質量高，開關損耗低；
◊自帶GPRS通訊，可遠程遙控開關機、設置控制參數，并按照指定的頻率回傳電網與裝置數據到 云端，用戶可隨時查看監控電網與設備的狀態。
◊自帶加熱器以及調速風機，可在極寒冷與極炎熱的室外正常工作。

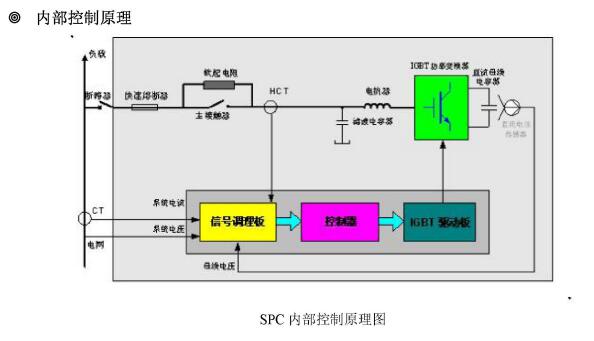

如圖所示，隔離開關合閘后，為防止上電時電網對直流母線電容器的瞬間沖擊，SPC首先通過軟起電阻對直流母線的電容器充電，這個過程會持續幾十秒。當母線電壓Ude達到預定值后，主接觸器閉合。直流電容作為儲能器件，通過IGBT逆變器和內部電抗器向外輸岀補償電流提供能量。SPC通過外部CT實時采集電流信號送至信號調理電路，然后再送至控制器。控制器將基波成分分離，提取岀所有的諧波電流、無功電流、三相不平衡電流，將采集到的要補償的電流成分和SPC己發岀的補償電流比較得到差值，作為實時補償信號輸岀到驅動電路，觸發IGBT變換器將補償電流注入到電網中，實現閉環控制，完成補償功能。
